拱形屋頂牛腿使用穿墻預埋件

本文介紹了一種常見的穿墻預埋件施工方法，主要應用于倉間罩棚式的拱形屋頂安裝。該方法適用于原建筑設計時未考慮加蓋拱形屋頂罩棚的情況，施工單位需在原有墻體頂端放置預埋件，以確保新建罩棚的穩固。

穿墻預埋件通常沿墻體頂端均勻間隔布置，配合膨脹螺栓或化學螺栓加固固定。此工藝主要解決在原有建筑沒有預留預埋件情況下的施工需求，常見位置包括水槽邊或圈梁部位。以下圖片來自江蘇杰達鋼結構工程有限公司在山東濰坊馳騁實業有限公司倉間罩棚施工現場，展示了穿墻預埋件的具體施工過程。

預埋件及施工步驟展示

圖中展示了用于放置膨脹螺栓的預埋件結構，其設計便于后續螺栓固定，保證拱形屋頂?shù)陌踩B接。

隨后是在墻體頂端放置的穿墻預埋件，可以看到預埋件位置的合理安排，有利于提升整體結構穩定性。

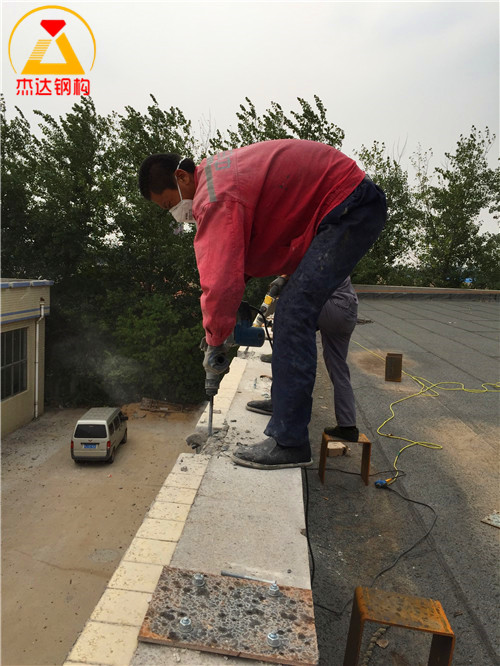

施工過程中，穿墻預埋件的位置需先打孔固定，確保預埋件與墻體的緊密結合，這一步驟對后續結構的穩固非常重要。

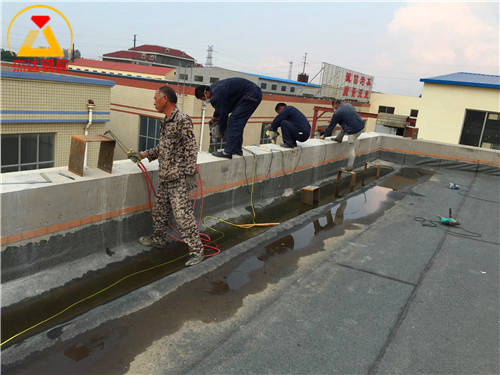

部分原有墻體會根據預埋件安裝需要進行適當拆除，這一步能為預埋件的放置創造空間，并保證安裝效果。

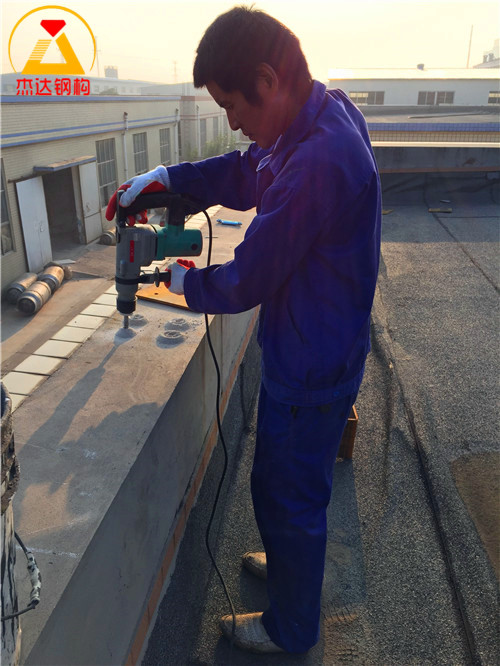

最后，施工團隊會在墻體打孔安裝膨脹螺栓，進一步固定預埋件，確保拱形屋頂施工的穩固性和安全性。
